Vertikální obráběcí centrum morbidelli cx210

Morbidelli CX210 je vysoce výkonný model vertikálního centra od SCM určený pro produktivní výrobu zakázkového charakteru. Velká průchozí šířka (1300 mm), dvě nezávislé upínací svěrky a v celé pracovní ploše odvalovací podpěrné válečky (eliminace rizika poškrábání) jsou jen některé z hlavních předností stroje.

Stroj je schopen provést automaticky tyto operace:

  • vertikální vrtání do hlavní pracovní plochy
  • horizontální vrtání do všech 4 bočních ploch
  • drážkování v podélném i příčném směru do hlavní pracovní plochy
  • frézovací operace (3 osé, plně interpolované) do hlavní i bočních ploch
  • rohový spoj typu Clamex P
  • vyvrtat NK panty na jeden krok
  • oměřit všechny 3 rozměry dílce (X-Y-Z)
  • nastřelit kolíky (s i bez lepidla) v ose X

Jedinečné řešení v podobě 3D dotykové sondy zajistí nejen přesnost rohového spoje, ale např. i správnou hloubku drážky, či odsazení drážky od šířky dílce!
Řízení stroje je velmi snadné a intuitivní díky softwarovému rozhraní typu MAESTROMAESTRO ACTIVE v kombinaci s ovládacím panelem Eye-M s dotykovou obrazovkou (21"). Programy lze načítat automaticky pomocí čtečky čárového kódu.

Poptávka

Hlavní znaky

RO.AX - VRTACÍ HLAVA
Pokroková technologie konstrukce vrtacích vřeten s roto-axiálním uložením (patent SCM).
Výhody:

  • otáčky až 8.000 /min
  • upínání vrtáků přímo do vřetýnek
  • vyšší přesnost vrtání
  • nižší hlučnost
  • dlouhý interval mazání (1000 mh)



3D DOTYKOVÁ SONDA
Stroj je standardně vybaven 3D dotykovou sondou, která dokáže změřit přesnou délku, šířku i tloušťku dílce.
Korekce programu probíhá zcela automaticky dle naměřených odchylek.
Možnost zadání přesného místa, kde má být oměření provedeno.
3D sonda zaručuje maximální přesnost obrábění (vrtání i frézování) a ochranu proti založení špatného rozměru dílce.

2KS PROFILOVANÝCH SVĚREK
Polohování dílce zajišťují 2ks nezávislých pneumatických svěrek, které mají speciální profilový tvar tak, aby bylo možné provádět obrábění i v jejich těsné blízkosti bez nutnosti přeupnutí.
Výpočet pozice svěrek je automatický a optimalizovaný dle pracovního programu.

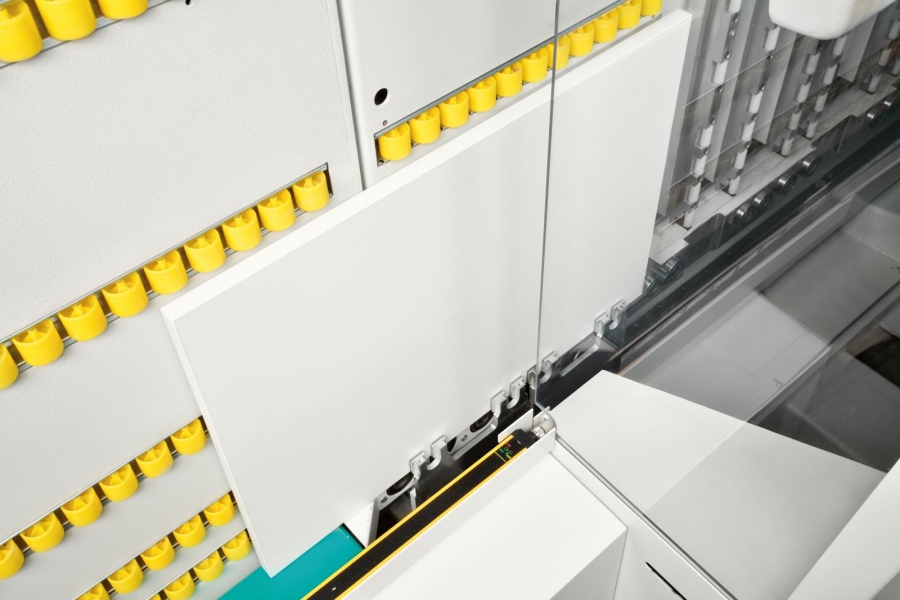

PRACOVNÍ STŮL S VÁLEČKY
Všechny pracovní stoly stroje (i uvnitř) jsou opatřeny válečky pro hladký a šetrný posun dílců. Eliminuje se tím riziko poškrábání dílců s citlivým povrchem.
Válečky v pracovní zóně jsou zakotveny přímo do základu stroje a zaručují tak maximální přesnost obrábění.

VRTÁNÍ SHORA = ABSOLUTNÍ PŘESNOST
Obráběný dílec je ve stroji položen svoji lícovou stranou (vnější strana korpusu) na pracovní stůl stroje. Pracovní hlava se pohybuje nad dílcem a vrtání tak probíhá směrem proti pracovnímu stolu.
Jako referenční plocha je tedy použita vnější strana dílce.
Výsledkem je naprosto přesné slícování rohového kolíkového spoje, kdy obsluha nemusí řešit žádné mírné odchylky v tloušťce dílců.
Tyto odchylky jsou kompenzovány směrem dovnitř korpusu a nejsou tak vidět.

6 POLOHOVÝ ZÁSOBNÍK NÁSTROJŮ
Frézovací elektrovřeteno vyměňuje nástroje automaticky ze 6 polohového zásobníku nástrojů, který je umístěn v blízkosti elektrovřetene.
Použít tak lze celou řadu řadu různých nástrojů pro zvýšení flexibility obrábění.

CLAMEX P - rohový spoj
Na přání lze stroj vybavit jednotkou s otočnou pilou, na kterou lze osadit nástroj pro rohový spoj CLAMEX P. Touto jednotkou se provádí obrábění do hlavní plochy v osách X a Y.
Do hrany je pak opracování provedeno nástrojem upnutým v elektrovřetenu.

ROBOTIZACE
Stroj lze vhodně integrovat s robotem na výstupní straně pro částečný anebo úplný bezobslužný provoz.
Pracovat lze v těchto režimech:
1. Ruční zakládání a ruční odebírání
2. Ruční zakládání a robotické odebírání
3. Robotické zakládání a ruční odebírání
4. Robotické zakládání i odebírání (kapacita cca 400 dílců za směnu)

Video

Technické parametry

délka dílce 200 - 3050 mm
šířka dílce 50 - 1300 mm
tloušťka dílce 8 - 95 mm
počet vrtacích hlav 1 ks
počet vertikálních vrtáků (max.) 21 ks
počet horizontálních vrtáků (X, Y) 10 (6+4) ks
výkon elektrovřetene (S6) (max.) 7,5 kW
kapacita zásobníků nástrojů (max.) 6 pozic
nastřelování kolíků (v ose x) 1+1
