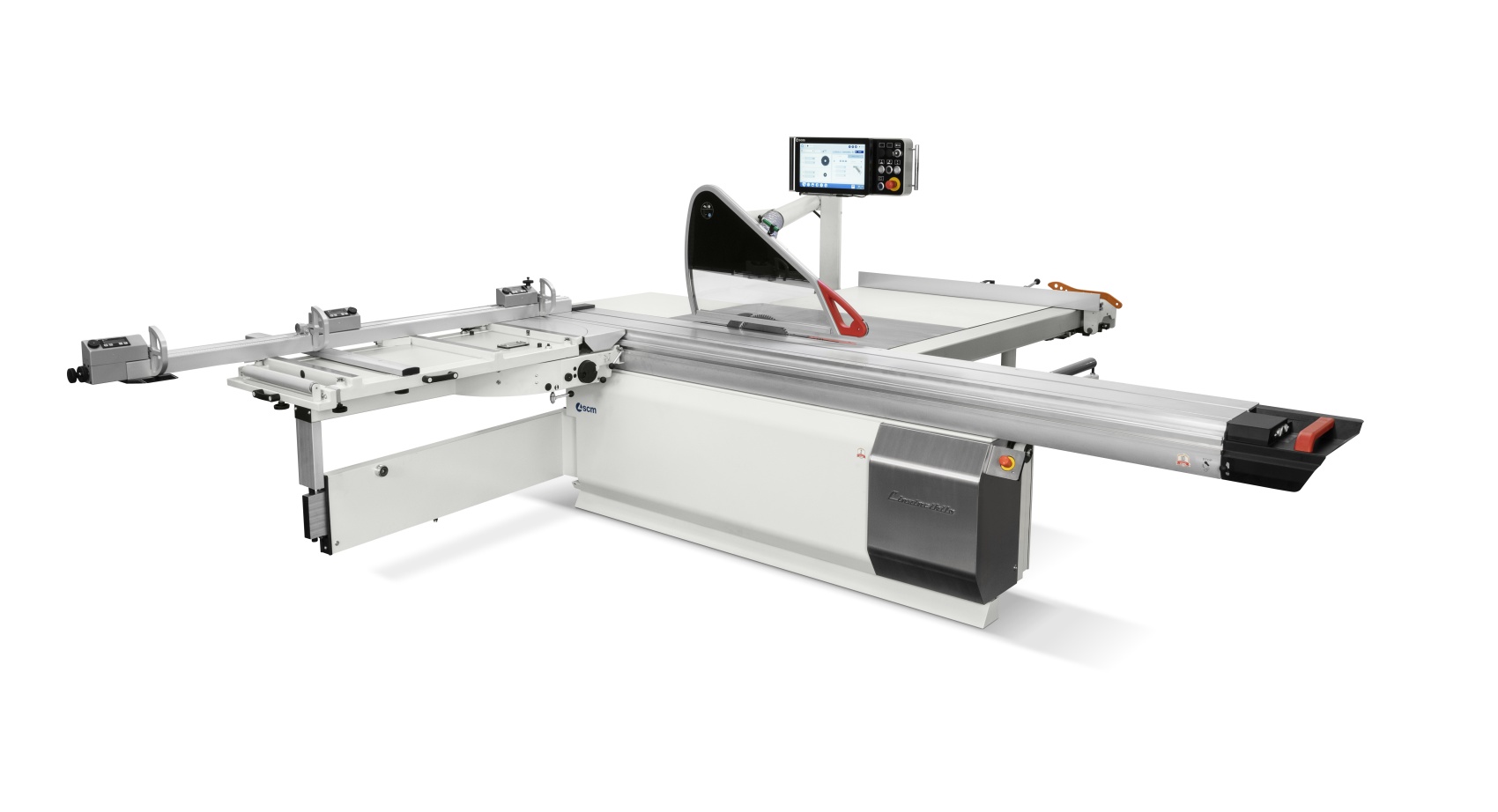

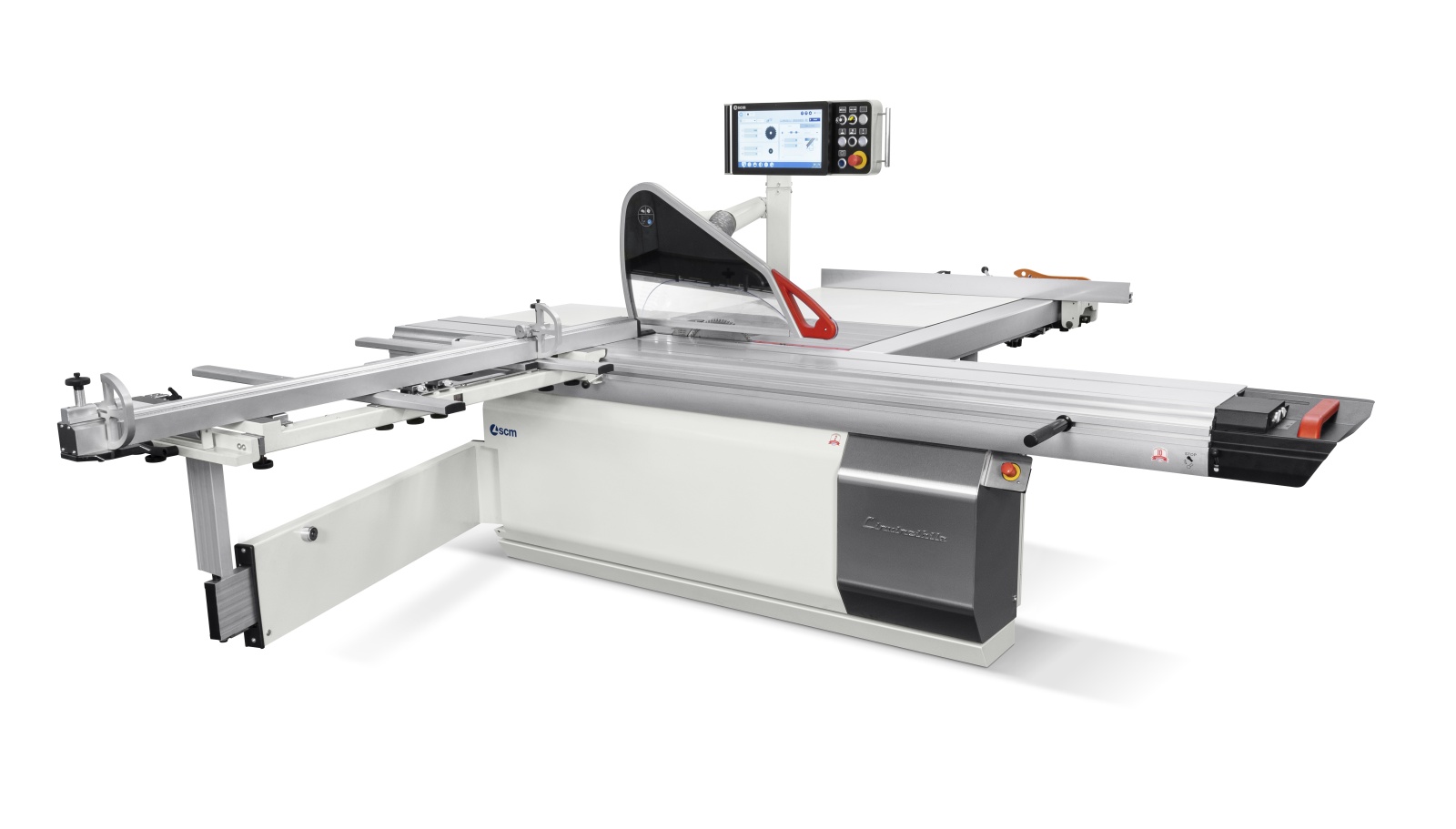

Formátovací pila L'invincibile si 5

Model formátovací pily s elektronicky řízeným zvedáním a naklápěním pilového kotouče. Za použití špičkových technologií dostanete s tímto strojem maximální komfort a flexibilitu při práci. Garance přesnosti +/- 0,05 mm na celou délku řezu! Záruka 10 let na přesnost vedení.
Max. výška řezu: 200 mm!
Možnost plně elektronické výbavy stroje včetně napojení na optimalizační SWtisk etiket.
Řezaný materiál: aglomerované materiály (DTD, MDF, HDF), masiv (spárovka), překližka, plasty, kompozity

Hlavní znaky

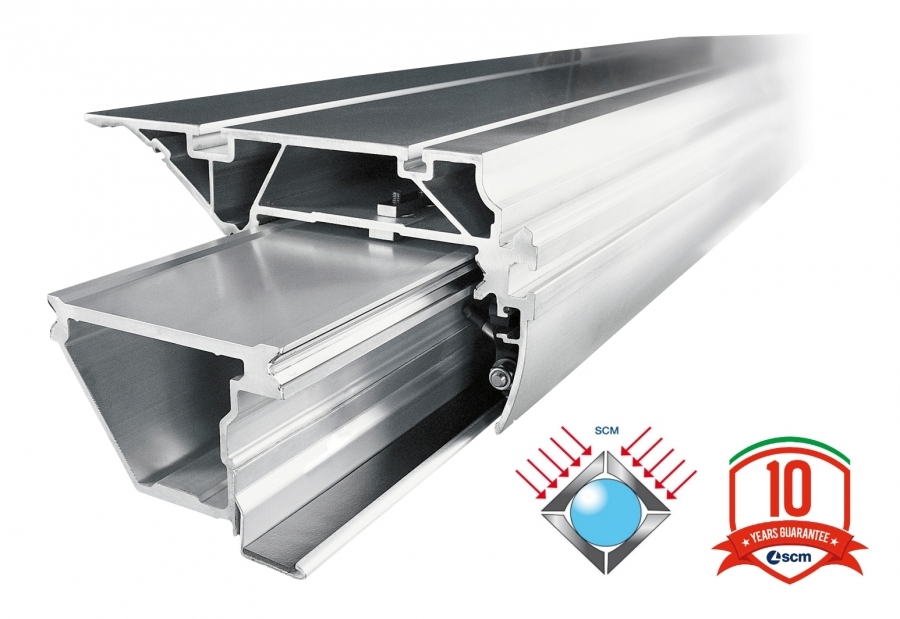

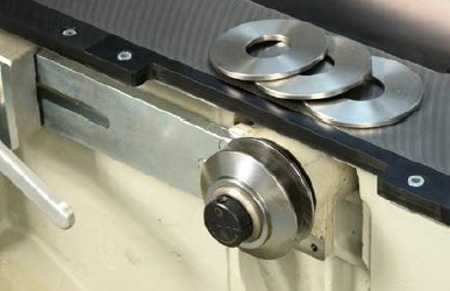

UNIKÁTNÍ SYSTÉM POJEZDU STOLU
V pevné i pojezdové části stolu jsou po celé délce ocelová kalená vodítka zalisovaná do rybinové drážky.
Vybroušené rádiusy na vnitřních stranách vodítek = větší styčná plocha a žádné vůle ani po mnoha letechprovozu.
Systém chráněný patentem SCM představující nejlepší technické řešení dostupné na trhu.
Garance přesnosti: +/- 0,05 mm na celou délku řezu!
Záruka na přesnost: 10 let

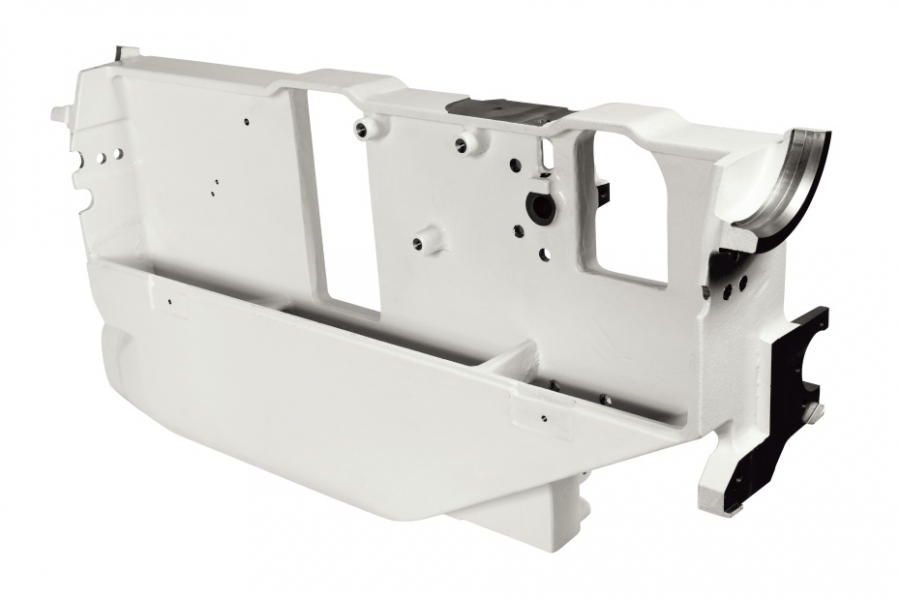

KORPUS PILOVÉ JEDNOTKY
Robustní korpus pilové jednotky z šedé litiny vyrobený ve vlastní slévárně v SCM s dlouhou dobou vyzrání.
Maximální torzní tuhost a naprostá absence vibrací díky uzavřené konstrukci odlitku, která zajišťuje dokonalé zarovnání hlavního a předřezového kotouče.

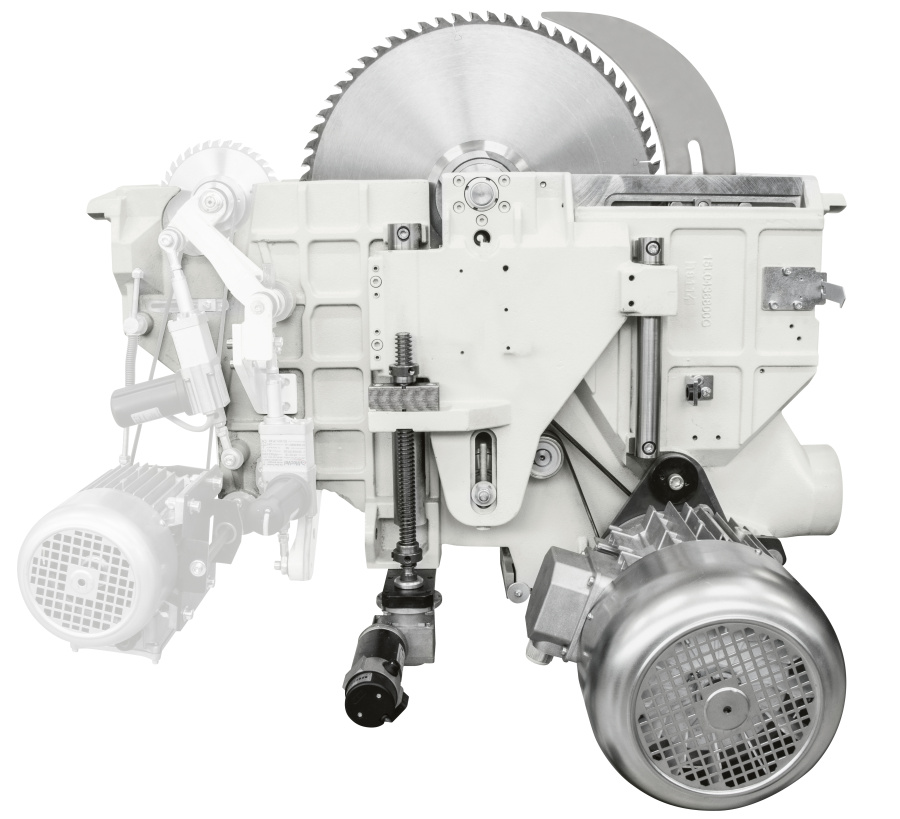

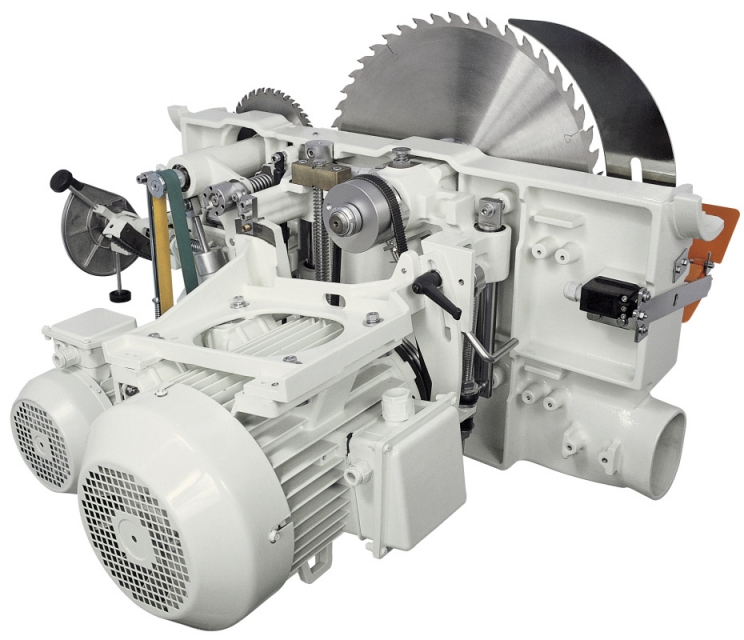

PILOVÁ JEDNOTKA
Perfektní konstrukční řešení vyladěné na základě 70leté zkušenosti s vývojem a výrobou tisíců strojů.
Navrženo pro dlouhodobou a spolehlivou funkci i při velmi intenzivním používání.

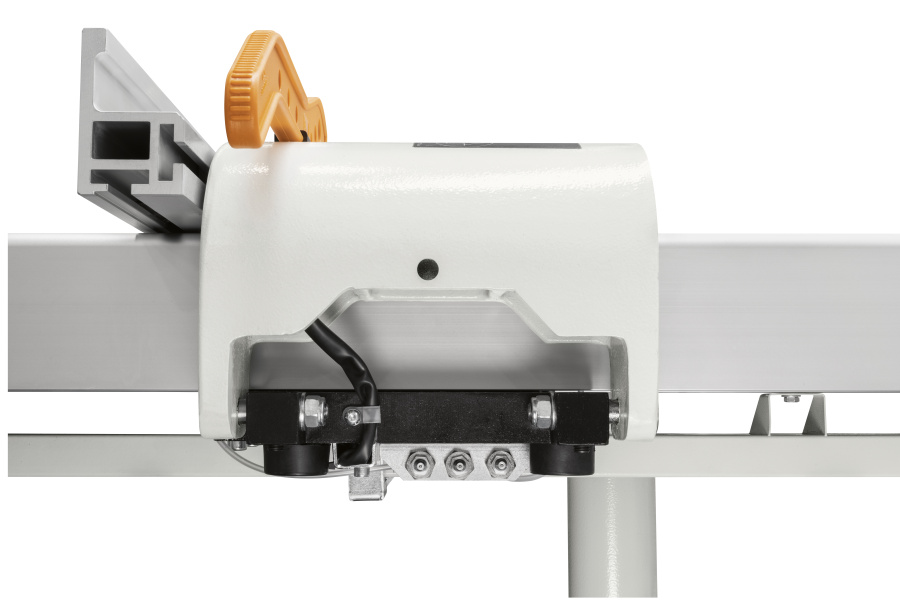

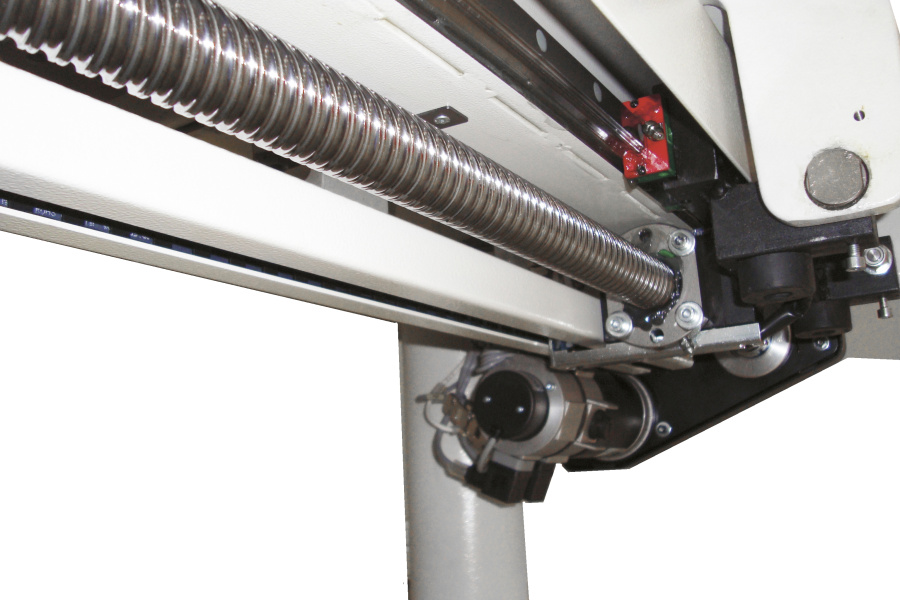

PODPĚRNÉ RAMENO S THK VEDENÍM
Exkluzivní řešení vedení podpěrného ramena, které je po celé své délce uloženo v prismatickém THK vodítku
Dlouhodobá hladkost a plynulost pohybu je garantována i při nadměrném zatížení.

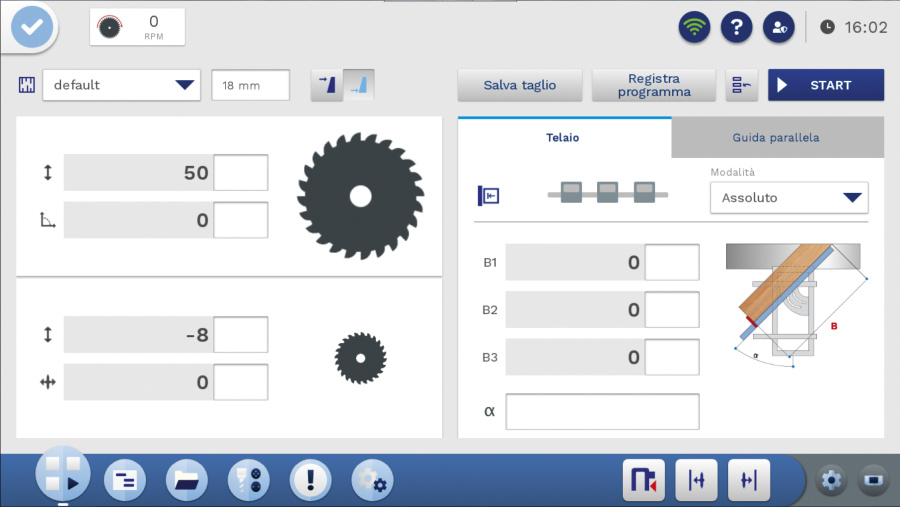

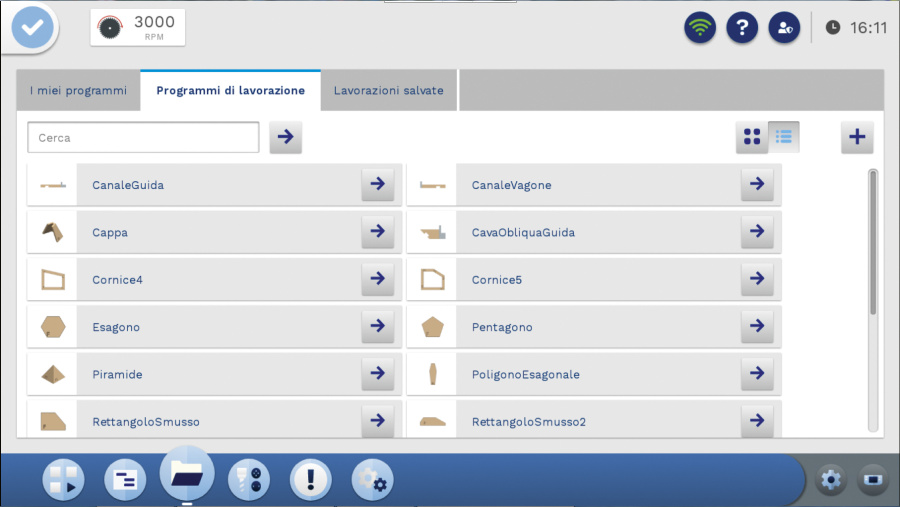

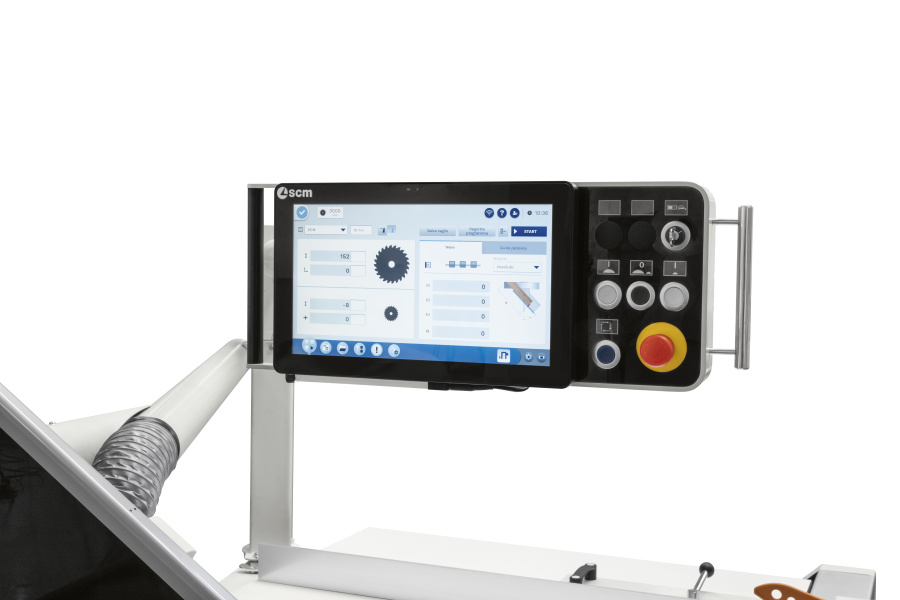

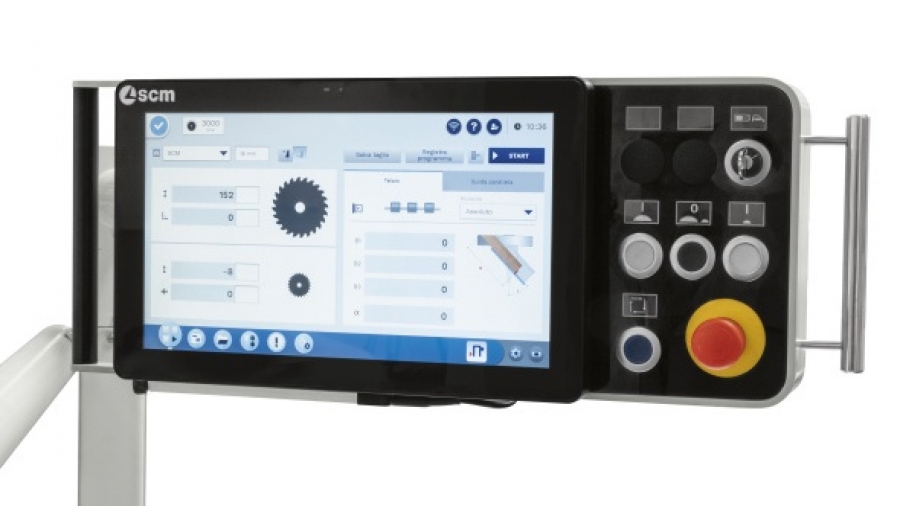

OVLÁDACÍ PANEL „EYE-S“
Velký barevný dotykový displej (38 cm) s přehledným uživatelským rozhraním umožňující kompletní ovládání motorizovaných os na pile.
Pomocné funkce pro složité a komplexní řezy včetně dopočítávání úhlů a rozměrů.

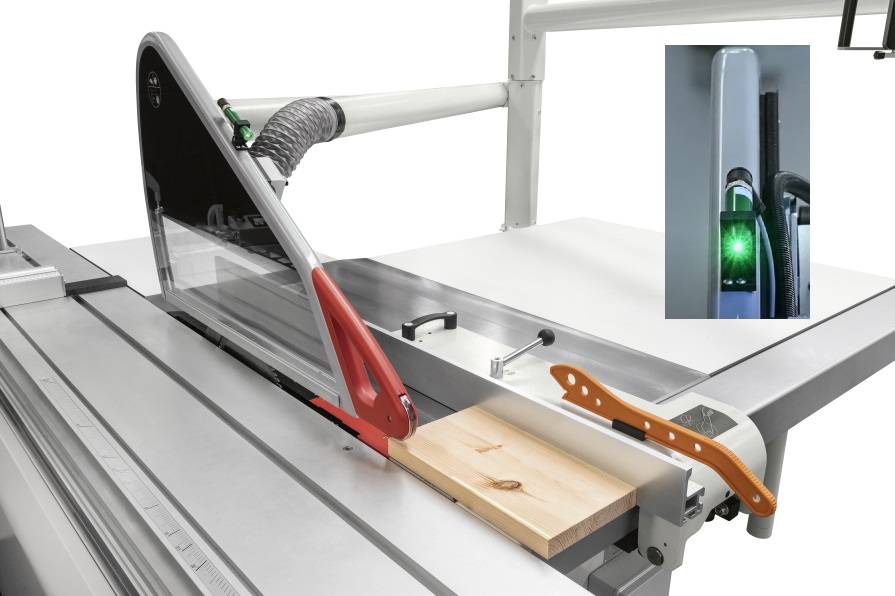

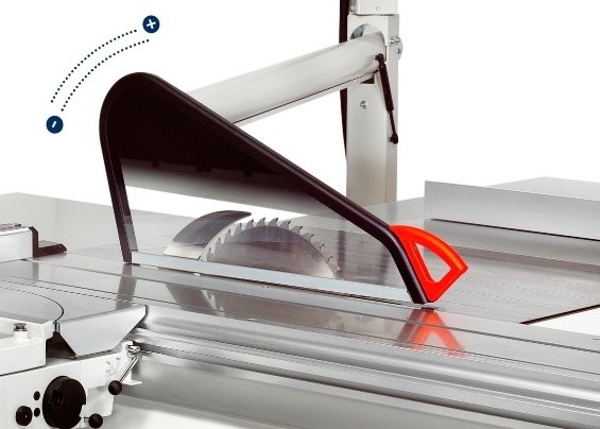

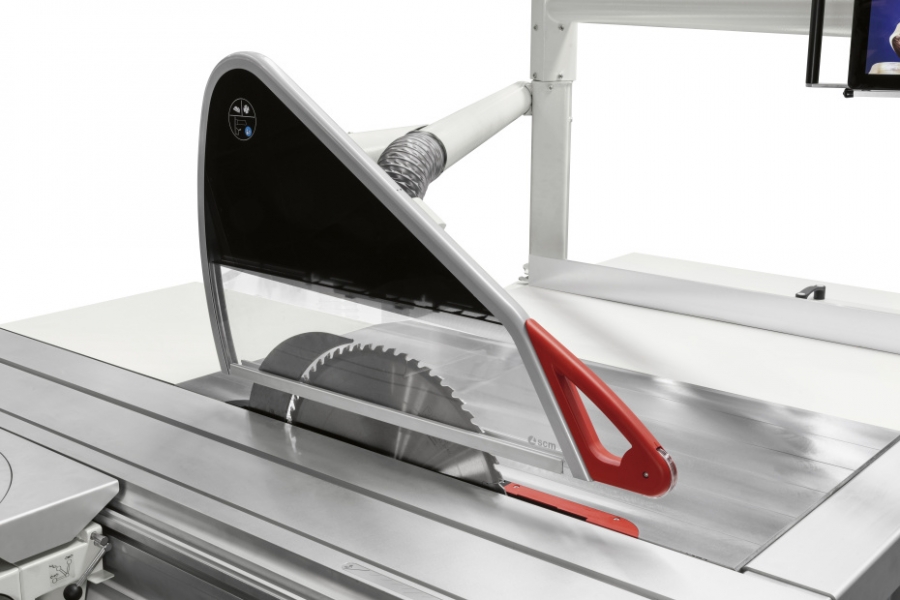

HORNÍ OCHRANNÝ KRYT

Horní ochranný kryt uchycený na samotném odsávacím ramenu. Od roku 2022 zcela nové konstrukční provedení!

Zvedání krytu na THK vodítku se systémem pro velmi snadné nastavení požadované vertikální pozice dle průměru kotouče a tloušťky řezaného materiálu.

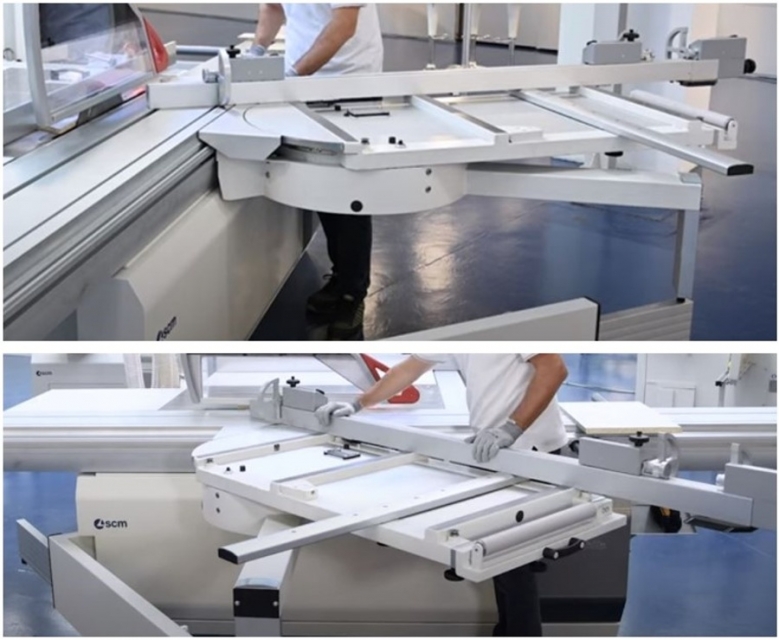

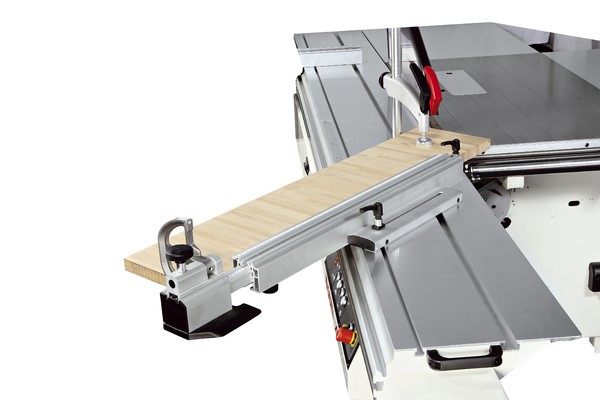

PODPĚRNÝ RÁM  “FULL SUPPORT + WIFI (na přání)

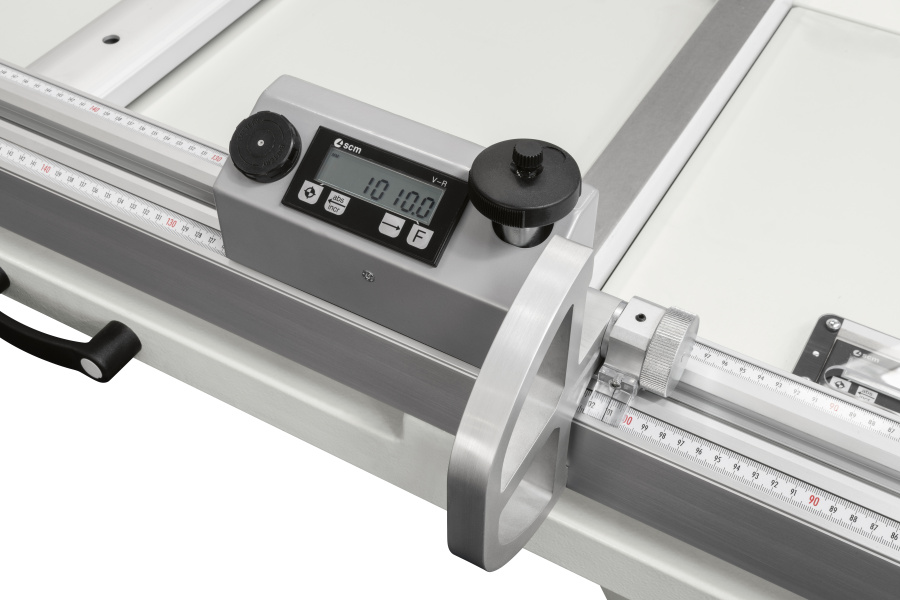

Moderní technologie a špičkové konstrukční řešení podpěrného rámu s možností jeho naklopení od +50° do -50° (při zachování své plné šíře) se zobrazením úhlu na LCD displeji. WIFI komunikace dorazů (3ks se zobrazením na LCD displeji) formátovacího pravítka v reálném čase aktualizuje informace o skutečných pozicích vůči rovině řezu při jakémkoliv nastaveném úhlu naklápěcího podpěrného rámu a/nebo úhlu naklopení kotouče.

Video

Technické parametry

délka řezu 2200/3200/3800 mm
max. průměr pil. kotouče 550 mm
otáčky hlavního kotouče 2500/3500/5000 ot/min
prořez při +45° 130 mm
prořez při 90° 200 mm

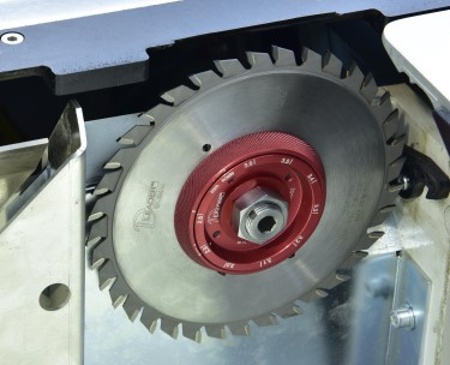

průměr předřezového kotouče (na přání) 120 mm
výkon motoru pil. kotouče (S6) (na přání) 7 (9) kW
výkon motoru předřez. kotouče (S6) 1.3 kW
